Julia B.

"GIS und Koordinatensysteme am Beispiel des Gauß-Krüger-Systems (GK-Systems)"


1. Was ist ein Ellipsoid?
- mathematisch-geometrische Ersatzform für die Erde
- Enstehung durch die Rotation der Ellipse um ihre Achse
- Oberfläche kann mathematisch beschrieben werden, wodurch man die Koordinaten für Positionen auf der Oberfläche genau angeben kann
- ebene Schnitte der Oberfläche alle Ellipsen oder Kreise
Quelle:
http://www.geoinformatik.uni-rostock.de/einzel.asp?ID=618
http://huwei.wordpress.com/%E2%80%9Egis-und-koordinatensysteme-am-beispiel-des-gaus-kruger-systems-gk-systems%E2%80%9C/


2. Wie ist die Bezeichnung des Ellipsoid, welches beim GK-System verwendet?
- Bressel-/ Krassowski-Ellipsoid
Quelle:
http://de.wikipedia.org/wiki/Gau%C3%9F-Kr%C3%BCger-Projektion


3. Worin besteht der Unterschied zwischen geographischen und projizierten, kartesischen Koordinaten?
* geographische kartesische Koordinaten:
- Bezug auf Kugel oder Ellipsoid
- Beschreibung der Lage eines Punktes auf der Erde
- Beschreibung durch Winkel-, Längen- und Breitengrade
* projizierte kartesische Koordinaten:
- Beschreibung von Punkten auf einer Fläche oder im Raum
- Bezug: zwei oder drei orthogonale Achsen
- 2D: x- und y-Achse
- 3D: x-, y- und z-Achse
Quellen:
http://huwei.wordpress.com/%E2%80%9Egis-und-koordinatensysteme-am-beispiel-des-gaus-kruger-systems-gk-systems%E2%80%9C/
http://alexandermassergis.blogspot.com/


4. Welche Projektionsart liegt dem Gauß-Krüger-System zu Grunde?
- transversale Mercatorprojektion:
Ein Zylinder wird senkrecht über die Erde gestülpt. Der Zylinderumfang entspricht dem Erdumfang entlang des Längenkreises. Folglich handelt es sich um einen Berührungszylinder.
Quelle:
http://www.geoinformatik.uni-rostock.de/einzel.asp?ID=743


5. Welche Vorteile bietet ein kartesisches Koordinatensystem?
- gegenseitig orthogonale Achsen
- metrische Einteilung der Achsen
Quellen:
http://www.geoinformatik.uni-rostock.de/einzel.asp?ID=1022
http://tobiasaltmann-ru-tukl.blogspot.com/2008/11/gis-grundlagen-in-der-raumplanung-wpf.html


6. Um welche Einheiten handelt es sich bei GK-Koordinaten?
- SI-Einheit Meter
Quelle:
http://de.wikipedia.org/wiki/Gau%C3%9F-Kr%C3%BCger-Projektion


7. Was versteht man in diesem Zusammenhang unter dem Begriff 'Meridian'?
- Linie vom Nord- zum Südpol
- Verbindungslinie aller geographischen Orte, an denen zur gleichen Zeit die Sonne am höchsten steht
- Begrenzung eines 3° breiten Meridianstreifens durch zwei Grenzmeridiane
- Mittelmeiridian (Zentralmeridian) in Mitte eines jeden Meridianstreifens
Quellen:
http://de.wikipedia.org/wiki/Meridian_(Geographie)
http://de.wikipedia.org/wiki/Gau%C3%9F-Kr%C3%BCger-Projektion


8. Warum werden im GK-System sogenannte Meridianstreifen verwendet?
- Minimierung der Verzerrung, die mit wachsenedem Abstand zum Mittelmeridian zunimmt
- Verzerrung bezüglich Längen-, Winkel- und Flächentreue
Quellen:
http://www.kowoma.de/gps/geo/Grids.htm
http://tobiasaltmann-ru-tukl.blogspot.com/2008/11/gis-grundlagen-in-der-raumplanung-wpf.html


9. Wie erkennt man die Kennziffer des verwendeten GK-Streifens an eine Koordinate?
- Kennziffer = erste Ziffer des Rechtswerts einer Koordinate
Quelle:
http://alexandermassergis.blogspot.com/


10. Mit welcher Formel lässt sich am einfachsten der Zentralmeridian eines beliebigen GK-Streifens berechnen?
* Streifen 1 bis 59:
- Streifenkennziffer multipliziert mit 3°
- Ergebnis: X° Ost
* Streifen 60 bis 120:
- Streifenkennziffer subtrahiert von 120, dann multipliziert mit 3°
- Ergebnis: X° West
Quellen:
http://alexandermassergis.blogspot.com/
http://tobiasaltmann-ru-tukl.blogspot.com/2008/11/gis-grundlagen-in-der-raumplanung-wpf.html


11. Übersetzen Sie die Begriffe 'Easting' und 'Northing' im aktuellen Kontext.
- Easting = Rechtswert
- Northing = Hochwert
Quellen:
http://www.geoinformatik.uni-rostock.de/einzel.asp?ID=572
http://alexandermassergis.blogspot.com/


12. Was versteht man unter den Begriffen 'False Easting' und 'False Northing'?
- Hinzurechnen einer Additionskonstanten zur Vermeidung negativer Hoch- bzw. Rechtswerte
- damit Verschiebung des Ursprungs und damit Verschiebung des gesamten Systems
Quellen:
http://alexandermassergis.blogspot.com/
http://tobiasaltmann-ru-tukl.blogspot.com/2008/11/gis-grundlagen-in-der-raumplanung-wpf.html


13. Werden 'False Easting' und 'False Northing' beim GK-System eingesetzt? (Warum bzw. warum nicht?)
- lediglich Einsatz von False Easting
- Addition einer Konstanten von 500.000m zum Rechtswert
Quelle:
http://alexandermassergis.blogspot.com/


14. Erläutern Sie kurz die Abkürzungen 'OGC', 'SRS' und 'EPSG Code'.
* 'OGC'
- OGC= Open Geospatial Consortium
- 1994 gegründeter gemeinnützige Organisation
- etwa 130 Mitglieder: GIS-Anbieter, Dienstleister, Datenlieferanten, Universitäten, IT-Firmen
- Ziel: Entwicklung und Festlegung allegemeingültiger Standards zur Optimierung des Arbeitsablaufes

* 'SRS'
- SRS= Spatial Reference System
- ein projiziertes oder geographisches Koordinatensystem
- Summe von Parametern (Koordinatensystem, Passpunkte, Blattschnitte), die die Systematik des Lagebezugs räumlicher Objekte in einem GIS ordnen

* 'EPSG Code':
- EPSG= European Petroleum Survey Group
- Schlüssel für Bezugssystem, in dem die Geometriefelder einer Spatial-Datenbank koordiniert sind
- für GK-System vier verschiedene Nummernbereiche
Quellen:
http://www.geoinformatik.uni-rostock.de/einzel.asp?ID=-1287490153
http://tobiasaltmann-ru-tukl.blogspot.com/2008/11/gis-grundlagen-in-der-raumplanung-wpf.html
http://www.geoinformatik.uni-rostock.de/einzel.asp?ID=-43809376
http://62.153.231.87/alk/edbs2wkt/help/optdb.htm


15. Welche 'EPSG Codes' werden in Deutschland (bei Einsatz des GK-Systems) verwendet?
- 31466 für Meridianstreifen mit Kennziffer 2
- 31467 für Meridianstreifen mit Kennziffer 3
- 31468 für Meridianstreifen mit Kennziffer 4
- 31469 für Meridianstreifen mit Kennziffer 5
Quelle:
http://de.wikipedia.org/wiki/Gau%C3%9F-Kr%C3%BCger-Projektion

Es geht weiter und direkt voll auf Kurs zu weiteren Übungen und spannenden Vorlesungen bei Herrn Dr. Bernd Streich. Wie auch im vergangenen Wintersemester hören wir seine Vorlesungen und dürfen dazu passende Übungen absolvieren. Das Sommersemester steht nun ganz unter dem Thema "GIS". Die erste Übung lässt auch schon nicht mehr lange auf sich warten - wie gewohnt werden alle Übungen wieder hier präsentiert werden.

In der sechsten Übung sollte ein dreidimensionales Stadtmodell von dem in Übung 5 ausgewählten Platz mit Google Sketchup gebaut werden. Dazu gab es vom Lehrgebiet eine Kartengrundlage. Auf dieser sollten dann, nachdem man sie in Google Sketchup importiert hatte, die entsprechenden Gebäude annähernd realitätsnah hoch gezogen und geformt werden. Auf die Fassaden dieser Gebäude sollten dann Texturen gesetzt werden, die man aus den entzerrten Fotos aus Übung 5 selbst erstellte. Außerdem sollten noch abstrahierte Dachformen auf den Gebäuden konstruiert werden. So erhielt man die für die Platzfassung wichtigen Fassaden und Gebäude. Sodann musste noch die Platzfläche an sich gestaltet werden. Dazu konnte man verschiedene Komponenten wie beispielsweise Bänke, Mülleimer, Menschen und auch Vegetation einfügen. Auch der Sonnenstand musste berücksichtigt werden. Letztendlich sollte ein Poster mit den Eindrücken von dem modellierten Platz erstellt werden, um einen Vergleich zwischen dem Modell und der Realität, also Eindrücke aus der Fußgängerperspektive, zu erhalten.

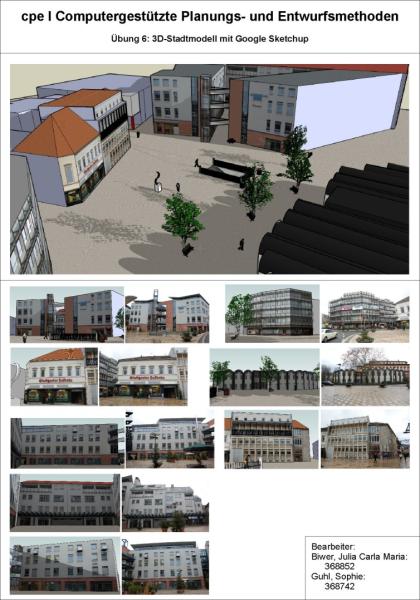

das fertige Poster:
